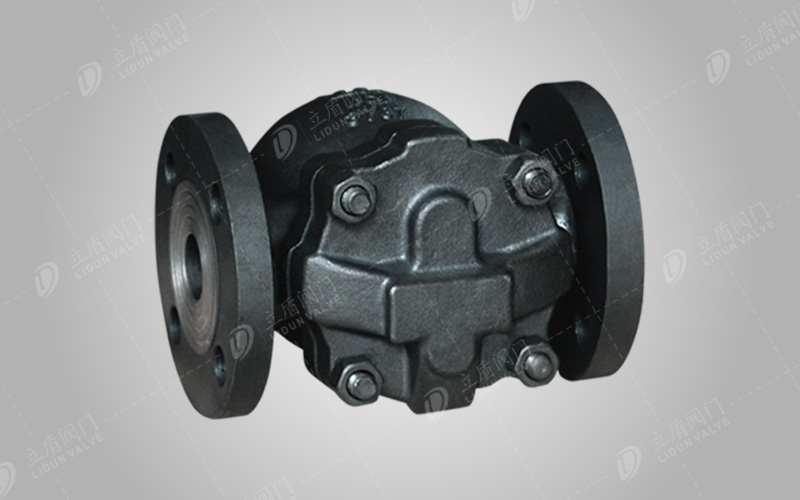

杠杆浮球式蒸汽疏水阀

技术参数

产品型号:FT44H

公称通径:DN15~50mm

公称压力:PN0.01~1.6MPa

工作温度:≤350℃

主要材质:锻钢、不锈钢、钛合金钢、铬钼钢、低温钢

驱动方式:手动

设计规范:GB/T 9093

结构长度:GB/T 12250

螺纹连接:ISO 228

法兰连接:JB/T 79,GB 9113,ANSI B16.34

试验与检验:GB/T 13927


产品详情

产品用途

      FT44H杠杆浮球式疏水阀,广泛用于工业蒸汽加热设备,各种大型热交换器及干燥机、夹套锅等,特别应用于冷凝水特大排量在的工作场合。


性能特点

      此超大排量型蒸汽疏水阀,在整个工作压力范围内无需调整和更换内件,即可充分排除大量的疑结水。排水过冷度可达0℃;,特别适合用于凝结水量的工作场合。


主要零件材质

零部件 材料
阀体、阀盖 WCB、HT250不锈钢
阀座、阀芯 不锈钢
浮球 不锈钢
控制架 不锈钢
热敏元件 哈氏合金


主要连接尺寸

产品型号 公称通径DN(mm) 连接方式 使用压力(MPa) 温度(℃) 外形尺寸(mm)
L L1 H1 H2 W
SFT14-16 15~20 螺纹 0.01~1.6 250 125 155 55 55 155
SF14-16 15~25 螺纹 0.01~1.6 250 190 220 120 80 140
F44-16
(SFT43)
(SFT46)
15~20
25
法兰 0.01~1.6 350 195
215
255 85 115 110
32~50
65~80
法兰 0.01~1.6 350 230
270
345
420
175
218
110
125
190
220
SUNA23 26H 15~20
25
32~50
法兰 0.01~4.0 350 195
215
230
145
235
60
125
90
145
