产品型号：UJ41SM
公称通径：DN15~300mm
公称压力：PN1.6~10.0MPa
适用温度：≤425℃
适用介质：水、蒸汽、油品、腐蚀性介质等
产品概述
铸钢柱塞截止阀的柱塞表面经过高精度外圆磨床加工而成，密封环采用弹性强、耐磨性高的无毒新型密封材料，所以密封可靠，经久耐用，从而提高了柱塞阀的使用寿命。法兰柱塞阀标准可按美标、日标、国标等进行加工。是安装在蒸汽管道上，阀杆部位无泄漏，是锅炉蒸汽理想阀门。没有流体流失提高了使用能源效率增加生产设备安全性减少了维护费用及频繁的维护保养降低经营成本，还提供了清洁安全的工作环境。
产品特点
1、开关柱塞阀时，柱塞在密封圈中缓慢移动，接触面几乎不磨损。
2、密封环采用弹性强、耐磨性高的无毒新型密封材料，所以密封可靠，经久耐用。
3、在阀门中柱塞与密封环间采用过盈配合，从而保证了阀门的密封性，杜绝了内外泄漏。
4、关闭时，柱塞插入下密封圈，截断流道；开启时，柱塞虽然脱离下密封圈，但仍藏在上密封圈内，保持与外界隔离，不致发生泄漏。

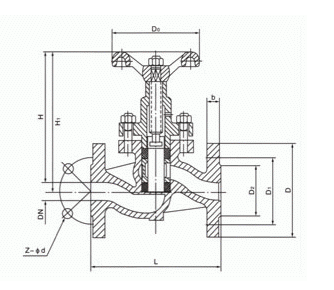

外形结构图
连接尺寸
|
1.6MPa U41SM-16Z U41SM-16C U41SM-16P/R |
||||||||||||||||||
|
公称通径 DN(mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|||
|
主要外 |
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
650 |
698 |
787 |
||
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
215 |
245 |
280 |
335 |
405 |
460 |
520 |
|||
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
|||
|
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
155 |
185 |
210 |
265 |
320 |
375 |
435 |
|||
|
b |
14 |
14 |
14 |
16 |
16 |
16 |
18 |
20 |
20 |
22 |
24 |
26 |
30 |
30 |
34 |
|||
|
Z-φd |
4-φ14 |
4-φ14 |
4-φ14 |
4-φ18 |
4-φ18 |
4-φ18 |
8-φ18 |
8-φ18 |
8-φ18 |
8-φ18 |
8-φ23 |
12-φ23 |
12-φ25 |
12-φ25 |
16-φ25 |
|||
|
H |
133 |
140 |
165 |
180 |
200 |
226 |
267 |
300 |
340 |
388 |
410 |
498 |
580 |
985 |
110 |
|||
|
重量 |
kg |
3.6 |
4.5 |
6 |
8.8 |
12 |
16 |
22 |
30 |
42 |
62 |
88 |
155 |
240 |
330 |
540 |
||
|
1.6MPa U41SM-16Z U41SM-16C U41SM-16P/R |
||||||||||||||||||
|
公称通径 DN(mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|||
|
主要外 |
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
650 |
698 |
787 |
||
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
215 |
245 |
280 |
335 |
405 |
460 |
520 |
|||
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
|||
|
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
155 |
185 |
210 |
265 |
320 |
375 |
435 |
|||
|
b |
14 |
14 |
14 |
16 |
16 |
16 |
18 |
20 |
20 |
22 |
24 |
26 |
30 |
30 |
34 |
|||
|
Z-φd |
4-φ14 |
4-φ14 |
4-φ14 |
4-φ18 |
4-φ18 |
4-φ18 |
8-φ18 |
8-φ18 |
8-φ18 |
8-φ18 |
8-φ23 |
12-φ23 |
12-φ25 |
12-φ25 |
16-φ25 |
|||
|
H |
133 |
140 |
165 |
180 |
200 |
226 |
267 |
300 |
340 |
388 |
410 |
498 |
580 |
985 |
110 |
|||
|
重量 |
kg |
3.6 |
4.5 |
6 |
8.8 |
12 |
16 |
22 |
30 |
42 |
62 |
88 |
155 |
240 |
330 |
540 |
||
|
4.0MPa U41SM-40 U41SM-40P U41SM-40R |
|||||||||||||||||
|
公称通径DN(mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
||
|
主要 |
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
650 |
698 |
787 |
|
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
230 |
270 |
300 |
375 |
445 |
510 |
570 |
||
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
220 |
250 |
320 |
385 |
450 |
515 |
||
|
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
160 |
188 |
218 |
282 |
345 |
408 |
465 |
||
|
D6 |
40 |
51 |
58 |
66 |
76 |
88 |
110 |
121 |
150 |
176 |
204 |
260 |
313 |
364 |
422 |
||
|
b |
16 |
16 |
16 |
18 |
18 |
20 |
22 |
22 |
24 |
28 |
30 |
32 |
42 |
46 |
52 |
||
|
Z-φd |
4-φ14 |
4-φ14 |
4-φ14 |
4-φ18 |
4-φ18 |
4-φ18 |
8-φ18 |
8-φ18 |
8-φ23 |
8-φ25 |
8-φ25 |
12-φ30 |
12-φ34 |
16-φ34 |
16-φ34 |
||
|
H |
133 |
140 |
165 |
180 |
200 |
230 |
267 |
300 |
340 |
388 |
410 |
498 |
580 |
1000 |
1130 |
||
|
重量 |
kg |
3.6 |
4.5 |
6 |
8.8 |
12 |
16 |
22 |
32 |
42 |
70 |
95 |
180 |
260 |
480 |
690 |
|
